三辊闸又称三棍闸，是通道闸的一种，是人流通道的出入口智能控制终端设备。整个产品外形采用国产标准304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或升杆。

斜面八角三辊闸能方便兼容IC卡、ID卡、条码、二维码、指纹、身份证、人脸识别等设备使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。

适用范围——————————————————————————————————————————————————————————————————————

电源供应：单相 AC220V, 3A, 50/60Hz。

控制电压：DC24V，消耗: 40W。

电磁：duty cycle 100%。

工作环境温度：-20℃~60℃。

工作环境适度：0~95%RH（无凝露）。

净重：62kg。

保护等级：IP45。

电源: AC220/50HZ
工作环境温度:-15度-+70度
相对湿度:<95% 不凝露
通行速度:30人/分钟

通信接口:RS485可选配TCP/IP

功能特点——————————————————————————————————————————————————————————————————————

●采用专用的ARM内核微处理器控制电路及数字定位技术，使启动及控制平稳，让闸杆自控能力更为准确。

●系统运行平稳，噪音小，结构简单可靠。

●机芯表面采用防锈防腐处理，经久耐用；景区检票建议选用带液压机芯。

●提供多个RJ45接口及RS485/232接口，可连接多种读卡器，磁条，EMID，MIFARE 1 CI，Ti，并支持多种数据格式，WIEGRAND26，WIRGRAND34,WIRGRAND66,也可以连接条码阅读器，指纹识别器，掌纹识别器，人脸识别器等，兼容性强，方便系统集成。

●采用TCP/IP通讯协议，实时数据上传及实时数据采集，方便客户应对各种数据分析，并保证系统不因数据量太大或者突发状况导致数据丢失。

●控制板带有计数功能，LCD/LED显示屏功能（可选）。

●控制板带有记忆功能。

●具有强制推杆锁死并报警功能。

●具有断电应急功能，断电时自动落杆。

●通电时手抬上杆（半自动）、通电自动上杆（全自动）

●具有自动复位功能，当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行，并可设定具体时间。

●严密的防水机构，并内置通风结构，保证机电及电控部分的安全及寿命，确保设备能适应各种使用环境。

●可与门禁系统，消费系统，电子门票系统、生物识别系统、静电测试仪等多种设备相衔接。

深圳市纯安佳智能科技有限公司

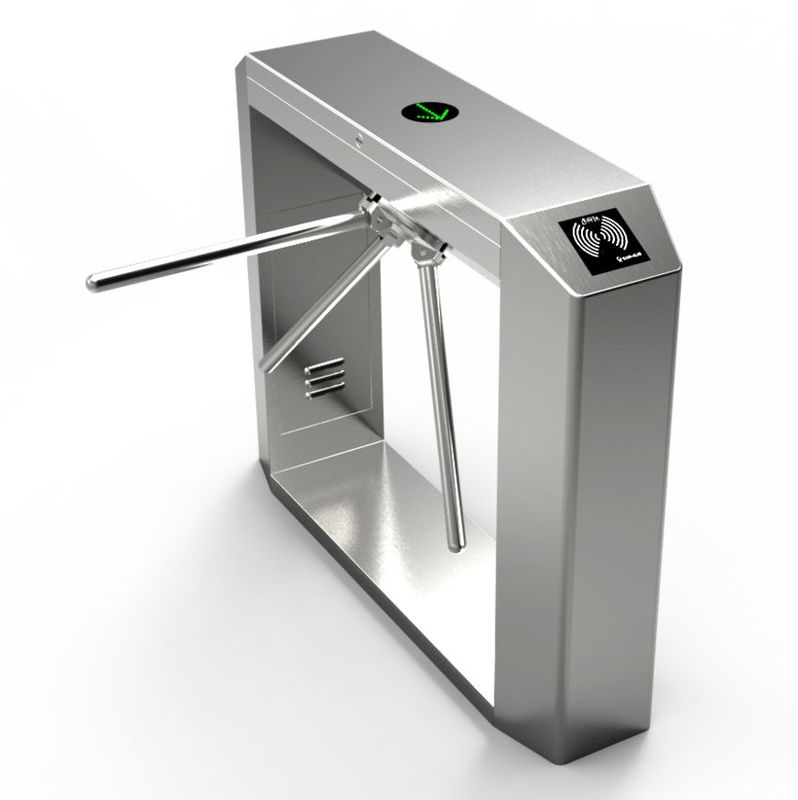

斜面八角三辊闸CAJ-SGZ001
