斜面八角缺口摆闸是我公司经过多年研制、生产的智能化通道管理设备。该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。

斜面八角缺口摆闸设备外形采用304不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。

适用范围——————————————————————————————————————————————————————————————————————

　　摆闸适用于需要行人有序通行的各类公共场所，如景区、展览馆、电影院、码头、火车站、汽车站、地铁等需要验票的场所；企业大厦、学校、工地实名通道、小区安保、工厂考勤、饭堂消费、会所、月卡休闲中心等需要授权进入的场所；电子厂防静电控制区、需要识别人脸、识别指纹等保安措施严密单位等。

产品参数——————————————————————————————————————————————————————————————————————

机箱尺寸：桥式机箱1200长*280宽*1000高（MM）（标准）立式机箱380长*280宽*1000高（MM）（标准）

主柱直径：168mm、附杆直径：88mm、

附杆与主体宽度：>摆杆长高度：1050mm

摆动方向：单向或双向

工作电压： AC220 ±10% V/50 ±10% HZ

驱动电机：24V 直流有刷电机

输入接口：干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA

通信接口： RS485标准距离≤1200米

通行速度： 40人/分钟（常开），25-30人/分钟（常闭）

闸门开、关时间： 2-3秒

上电后进入通行状态所需时间： 3秒

出现故障后的自动复位时间：10秒

工作环境：室内、室外（阴棚）

温度：-10℃—— 50℃ 相对湿度：≤90%，不凝露

功能特点——————————————————————————————————————————————————————————————————————

●采用专用的ARM内核微处理器控制电路及数字定位技术，使启动及控制平稳，让闸门自控能力更为准确；

●系统运行平稳、噪音小，结构简单可靠；

●机芯表面采用防锈防腐处理，经久耐用；

●控制板带有计数功能，LCD/LED显示功能(可选)；

●高精度传感器组和智能识别算法设计，可很好识别通道中的人员数量及走向，大大提高了防夹和防尾随的准确性;多点检测，更适合儿童或携带行李人员通过；

●智能语音和音效提示，使设备更人性化，更易于使用；

●具有故障自检和报警提示功能，方便用户维护及使用；

●机械防夹、红外感应防夹功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位直到复位为止)，力度小(≤2kg)；

●声、光报警功能，含非法闯入、尾随报警；

●防冲功能，在没有接收到开闸信号时，摆臂自动锁死；

●具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位，

●红外感应复位，红外感应防夹功能(标准4对红外)；

●断电后通道自动敞开，上电自动闭合；

●可与门禁系统、消费系统、电子门票系统、生物识别系统、静电测试仪等多种设备相衔接；

●可单向或双向控制人员进出，红外感应自由进、出通道；

●可直接用管理计算机实现远程控制与管理；

深圳市纯安佳智能科技有限公司

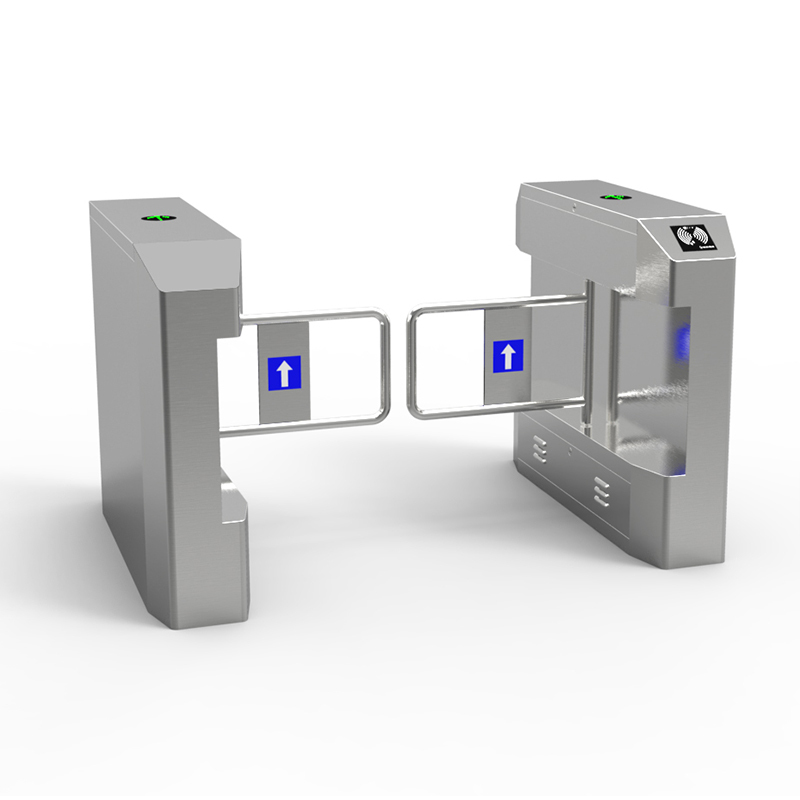

桥式八角缺口摆闸CAJBZ002
